CAD房屋户型图有哪些关键要素、识读技巧及设计要点？

tjadmin ⋅ 2025-10-17 ⋅ 2 阅读 ⋅ 户型图纸

CAD房屋户型图是利用计算机辅助设计（CAD）软件绘制的房屋平面布局图，是建筑设计、施工装修及房产交易中的重要技术文件，它通过精确的线条、尺寸标注和符号系统，直观呈现房屋的空间结构、功能分区及各构件的详细尺寸，为业主、设计师、施工方等多方提供统一的沟通依据,是房屋从概念到落地的重要桥梁。

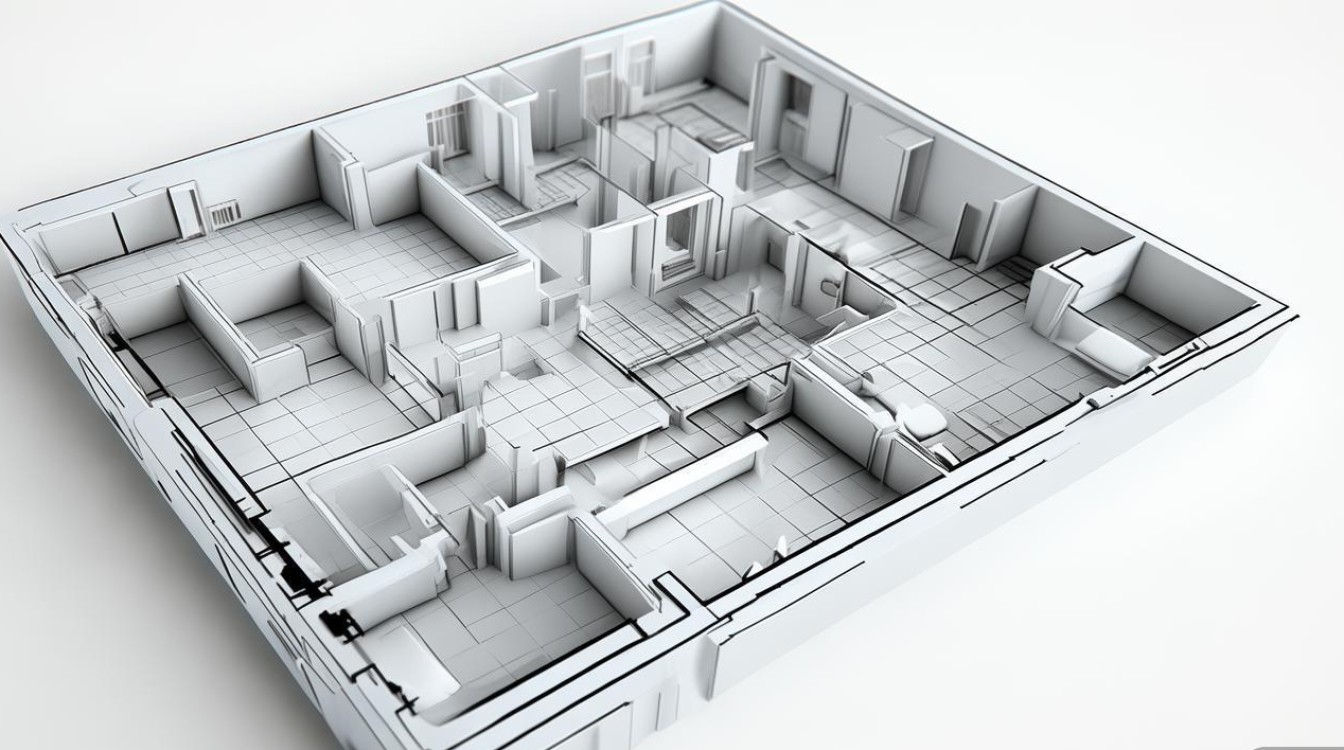

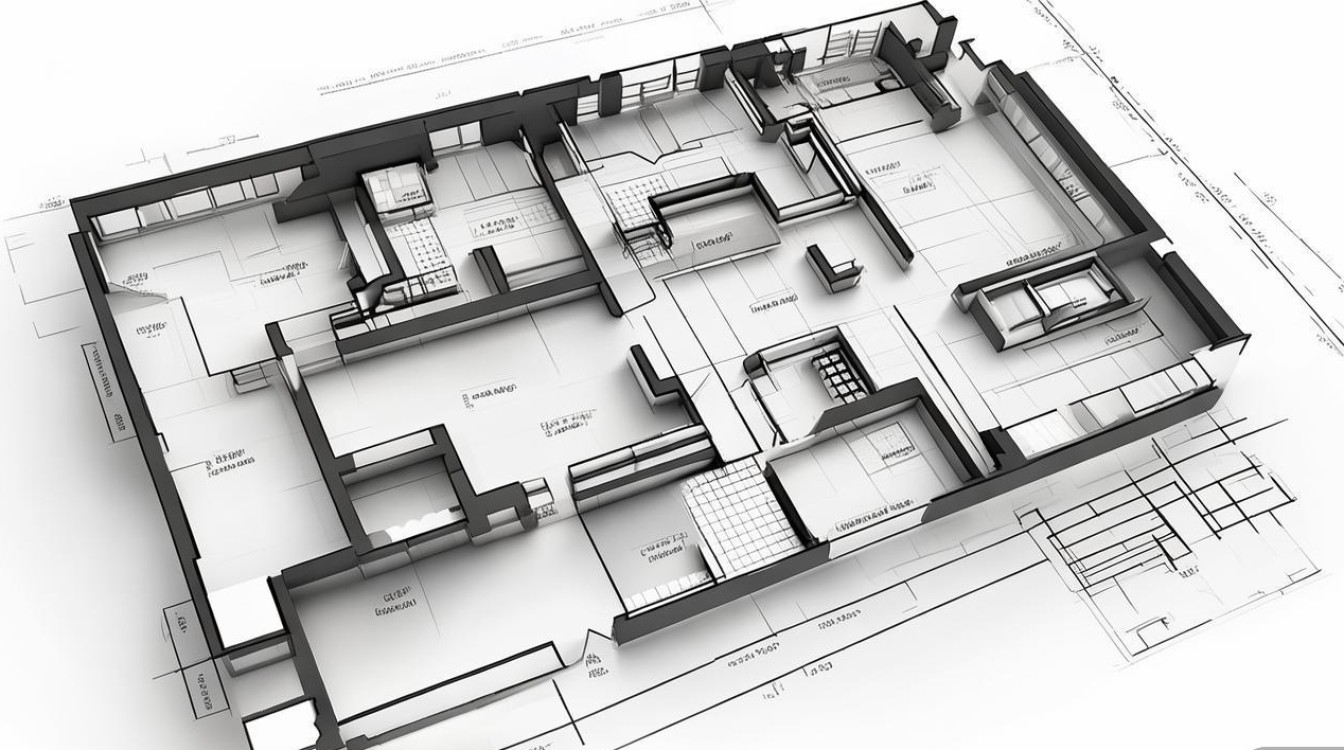

cad房屋户型图

CAD户型图的核心要素

完整的CAD户型图需涵盖以下关键信息，确保信息传递的准确性与完整性：

要素类别		作用
基础结构	承重墙、非承重墙、柱体、梁位、楼板厚度	明确房屋承重体系，指导施工时不可拆除的墙体结构，确保建筑安全。
门窗信息	门（户门、卧室门、阳台门等）的类型、开启方向、尺寸；窗的位置、尺寸、类型	确定空间流动性、采光通风效果，是施工中门窗安装的重要依据。
尺寸标注	总尺寸（轴线尺寸）、开间/进深尺寸、墙体厚度、门窗尺寸、家具尺寸、房间面积	提供精确的空间数据，避免施工误差，方便业主判断空间是否满足需求。
功能分区	客厅、卧室、厨房、卫生间、阳台、储物间等区域的划分及功能定位	清晰呈现空间布局逻辑，确保各区域动线合理，符合居住习惯。
设备设施	水电点位（插座、开关、给排水口）、空调孔、烟道、地漏位置	指导水电改造、设备安装，避免后期返工，确保使用功能完善。
符号与图例	墙体填充符号、门窗类型代号、标高标注、材料说明（如地面铺装、墙面材质）	统一图纸语言，确保各专业（建筑、结构、水电）对图纸的理解一致。

绘制一张专业的CAD户型图需经历“需求分析—数据采集—建模—标注—优化”五个阶段，每个阶段需严谨细致：

需求分析与前期准备：明确户型用途（自住、出租、商业）、居住人数、功能需求（如是否需要书房、衣帽间），收集原始建筑图纸（如有）或现场测量数据。
现场数据采集：使用激光测距仪、卷尺等工具，精准测量房屋长宽高、墙体厚度、门窗位置、梁柱位置等关键数据，误差需控制在±1cm内。
CAD建模：根据测量数据，在CAD软件中绘制轴线（确定空间框架）、墙体（区分承重墙与非承重墙）、门窗（插入模块或自定义绘制）、楼梯等基础构件，形成户型框架。
标注与深化：添加尺寸标注（遵循“总尺寸—定位尺寸—细部尺寸”原则）、功能分区文字、设备点位符号，标注房间面积、标高（如卫生间地面低于室内），并根据需求补充家具布局（可选）。
校对与优化：核对尺寸数据与现场是否一致，检查动线是否流畅（如客厅到卧室、厨房到餐厅的路径），优化空间细节（如储物空间是否充足、门窗开启是否影响家具摆放），最终输出DWG格式源文件及PDF/PNG格式出图文件。

相比手绘户型图，CAD户型图凭借其技术优势，在多个场景中发挥不可替代的作用：

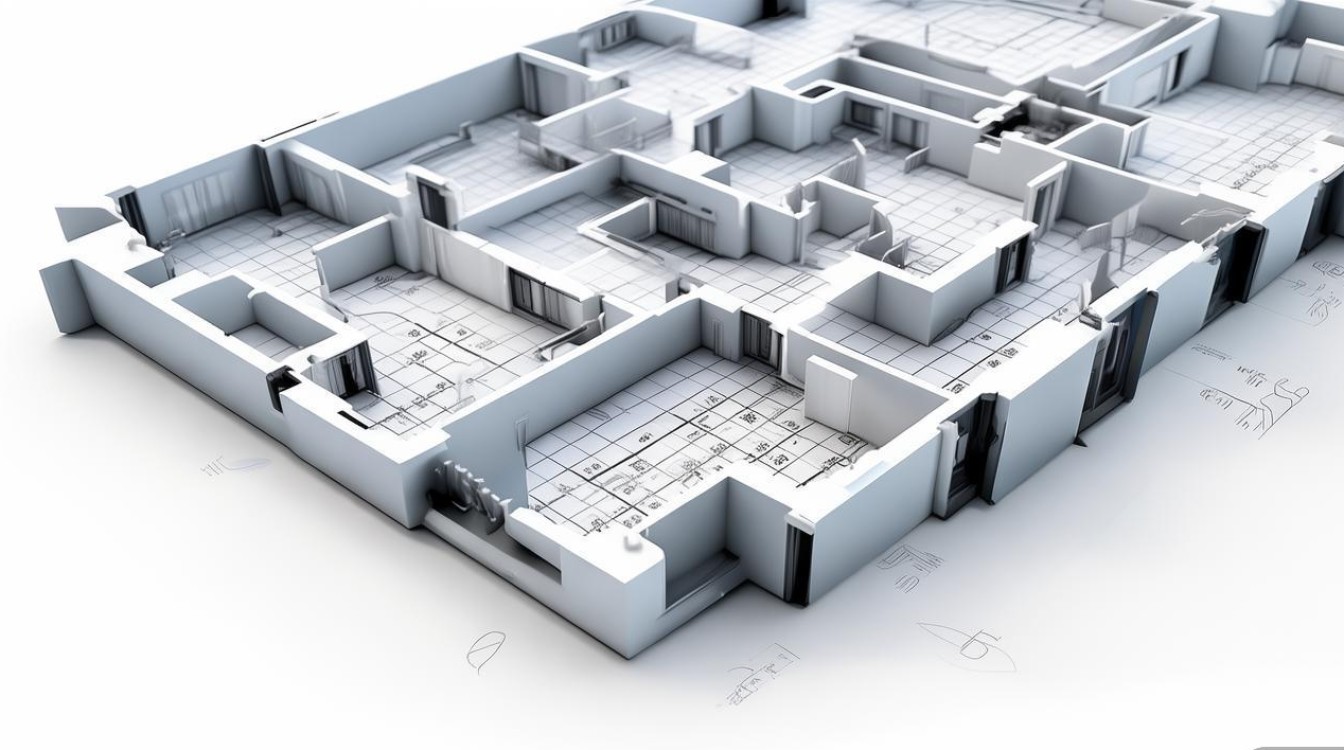

cad房屋户型图

在应用层面，CAD户型图是房产销售的核心工具（用于宣传册、沙盘模型），是施工方现场施工的依据（指导砌墙、布线），也是业主装修时的“空间说明书”（指导拆改、家具采购）。
